LabVIEW 2013：轻松掌握事件结构的使用方法

Labview2013中事件结构的使用

LabVIEW 2013是一种图形化编程语言，它通过图形化的模块取代了传统编程语言中的各种结构，如条件结构、循环结构等。其中，事件结构是LabVIEW中一个重要的编程工具，尤其在处理用户界面（UI）密集型应用时，它能够提高程序的响应性和可读性。本文将详细介绍在LabVIEW 2013中事件结构的使用方法和注意事项。

一、事件结构的基本概念

事件结构是LabVIEW中用于处理用户界面交互的一种机制。当某个事件发生时（如按钮点击、鼠标移动、键盘按键等），事件结构能够检测到该事件并执行相应的操作。事件结构在LabVIEW中的表现形式为一个特殊的结构框图，其中包含了多个事件分支，每个分支对应一个特定的事件处理程序。

事件结构的优势在于，它能够避免大量的条件结构来判断事件的发生，从而提高程序的运行效率。此外，事件结构还能使代码更加模块化和易于管理，因为每个事件的处理程序都是相对独立的。

二、事件结构的创建和使用

要在LabVIEW 2013中创建一个事件结构，首先需要打开一个新的VI（虚拟仪器），然后在前面板上添加需要响应事件的控件，如按钮、温度计、仪表等。接下来，切换到程序框图视图，添加一个while循环结构，将变量和控件都放入while循环中。

在while循环内部，通过“编程”->“结构”->“事件结构”路径找到并添加事件结构。添加后，事件结构会出现在while循环中，此时它是一个空的事件结构，需要添加事件分支来定义具体的事件处理程序。

1. 添加事件分支：

右键点击事件结构的边缘，选择“添加事件分支”。在弹出的对话框中，选择需要处理的事件类型，如“值改变”事件（对应于按钮点击或开关状态变化）或“超时”事件（对应于一个定时事件）。选择事件类型后，事件结构会添加相应的事件分支，用于编写事件处理代码。

2. 设置事件处理程序：

在事件分支内部，可以添加LabVIEW提供的各种函数和控件来编写事件处理逻辑。例如，当按钮被点击时，可以在事件分支中设置某个指示灯的值为真，或者将某个仪表的读数发送到显示器。

3. 超时事件：

超时事件是事件结构中的一个特殊事件，它相当于Windows编程中的定时器或单片机中的中断。通过设置超时事件的超时时间，可以在指定的时间间隔内执行特定的操作。如果没有其他事件发生，超时事件会按照设定的时间间隔周期性触发。

三、事件结构的示例

以下是一个简单的示例，展示了如何在LabVIEW 2013中使用事件结构来处理按钮点击事件和超时事件。

1. 创建VI和添加控件：

新建一个VI，在前面板上添加一个温度计控件（范围0-100）、一个仪表控件（范围0-10）、两个布尔型按钮（确定按钮和退出按钮）、一个布尔型指示灯以及一个数值显示编辑框。

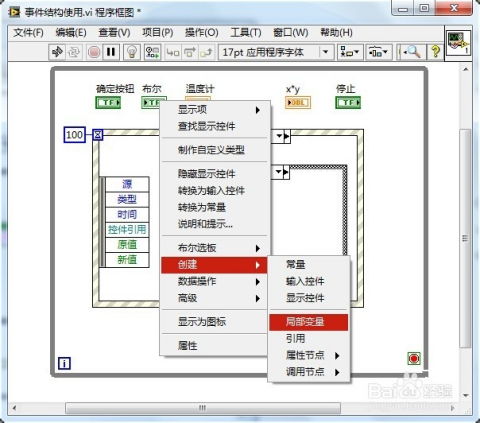

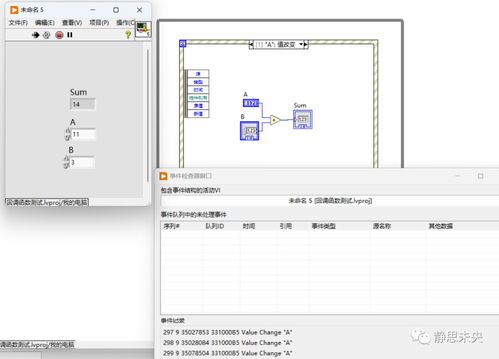

2. 添加while循环和事件结构：

切换到程序框图视图，添加一个while循环结构，并将所有控件和变量放入while循环中。然后，在while循环内部添加事件结构。

3. 设置超时事件：

在事件结构中，默认会包含一个超时事件分支。设置超时时间为100ms。在超时事件分支内部，使用随机数生成函数生成一个0-10之间的随机数，并将其发送到仪表显示。

4. 添加确定按钮事件：

右键点击事件结构边缘，选择添加事件分支，并选择确定按钮的“值改变”事件。在事件分支内部，编写逻辑以判断按钮是否被按下。如果按钮被按下（值为真），则使指示灯亮；如果按钮未被按下（值为假），则使指示灯灭。

5. 添加退出按钮事件：

同样地，为退出按钮添加一个“值改变”事件分支。在事件分支内部，编写逻辑以终止while循环，从而退出程序。

6. 运行程序：

运行程序后，可以看到仪表会每隔100ms随机更新一次读数，当点击确定按钮时，指示灯会亮起；当点击退出按钮时，程序会终止运行。

四、事件结构的注意事项

1. 合理选择事件的触发条件：

在设计事件结构时，应合理选择事件的触发条件，以确保程序能够正确响应用户操作。例如，对于按钮点击事件，应选择“值改变”事件类型；对于定时任务，应选择超时事件。

2. 巧妙使用布尔元件：

布尔元件在事件结构中有着重要的作用。它们可读可写可指示，可以作为判断条件来控制程序的执行流程。例如，可以使用布尔元件来存储按钮的按下状态或指示灯的亮灭状态。

3. 事件销毁：

当事件不再需要时，应及时销毁事件以释放资源。在LabVIEW中，可以通过Event Data Node节点来销毁事件。销毁事件后，事件结构将不再监测该事件，从而释放了相应的内存资源。

4. 错误处理：

在事件结构中，错误处理是保证程序稳健的重要环节。应使用LabVIEW提供的错误处理机制来捕获和处理潜在的错误，以确保程序的稳定性和可靠性。

五、总结

事件结构是LabVIEW中一个强大的编程工具，它能够提高程序的响应性和可读性。通过合理设计事件结构，可以高效地处理用户界面交互事件，实现复杂的控制逻辑。在使用事件结构时，应注意合理选择事件的触发条件、巧妙使用布尔元件、及时销毁事件以及妥善处理错误。通过不断实践和学习，可以更加熟练地使用事件结构来开发高质量的LabVIEW应用程序。
