如何用CAD轻松制作房屋平面设计图

房屋平面设计图用CAD怎么做

CAD（计算机辅助设计）作为建筑、机械等领域广泛使用的绘图软件，其强大的绘图和编辑功能使得房屋平面设计图的制作变得高效而精确。本文将详细介绍如何利用CAD软件绘制房屋平面设计图，涵盖基本步骤、关键工具和技巧，以及绘图环境的设置等多个维度。

一、绘图前的准备工作

在正式绘图前，首先需要设置好绘图环境，这包括设置单位、精度、图层等。

1. 打开CAD软件：

启动CAD软件，进入主界面。界面通常包括菜单栏、工具栏、绘图区、命令行等部分。菜单栏包含了各种命令和工具，工具栏提供了常用的绘图工具，绘图区是进行绘图的区域，命令行用于输入命令和查看提示信息。

2. 设置绘图环境：

通过菜单栏中的“格式”命令进行设置。主要设置包括：

单位：选择适当的度量单位，如毫米、厘米或米。

精度：设置绘图和标注的精度。

图层：图层是CAD中的重要功能，可以将不同的对象放置在不同的图层中，以便于管理和编辑。通过图层管理器可以创建、删除、重命名图层，并设置图层的颜色、线型、线宽等属性。例如，承重墙（如24墙）的线宽可以设置得比其他部分宽一些。

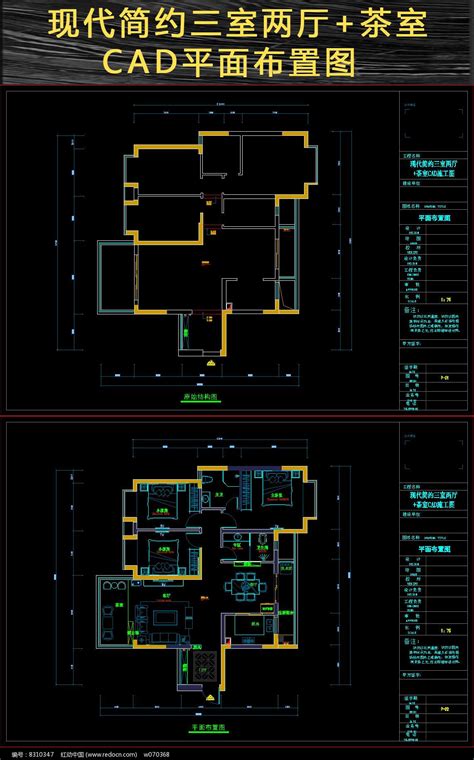

二、绘制房屋平面图的步骤

1. 绘制轴线

轴线是房屋平面设计图的重要组成部分，用于确定建筑物的位置和方向。

1. 绘制初始轴线：

使用直线命令（L）绘制水平和垂直的初始轴线。

2. 偏移轴线：

使用偏移命令（O）将初始轴线按一定距离（如100或120）进行偏移，形成其他的轴线。

2. 绘制墙体

墙体是建筑物的主要结构之一。在绘制墙体时，可以使用矩形命令（REC）或多段线命令（PL）进行绘制。

1. 沿轴线绘制墙体：

使用矩形或多段线命令，沿偏移后的轴线绘制墙体。

2. 设置墙体属性：

通过属性管理器或命令行设置墙体的厚度、颜色、线型等属性。

3. 绘制门窗

门窗是建筑物的重要组成部分，也是房屋平面设计图中的关键元素。

1. 绘制门窗洞口：

使用偏移和修剪命令（TR）绘制门窗洞口。首先，用偏移命令将墙体线偏移一定的距离（如门窗的宽度），然后用修剪命令修剪掉多余的墙体线。

2. 插入门窗：

使用CAD中的门窗图块或自定义门窗进行插入。可以通过“插入-块”命令将预先定义好的门窗图块插入到相应的位置。

4. 绘制其他建筑元素

除了墙体、门窗，房屋平面设计图中还可能包含楼梯、阳台、柱子等其他建筑元素。

1. 绘制楼梯：

使用直线、多段线等命令绘制楼梯的轮廓，然后设置楼梯的梯段、平台等属性。

2. 绘制阳台和栏杆：

使用矩形、多段线等命令绘制阳台的轮廓，然后使用直线或圆弧命令绘制栏杆。

3. 插入柱子：

使用圆柱体或矩形等命令绘制柱子，并设置柱子的高度、直径或边长等属性。

5. 添加标注和注释

标注和注释是房屋平面设计图中不可或缺的部分，用于表示建筑物的尺寸、位置等信息。

1. 设置标注样式：

通过标注样式管理器设置标注的样式、字体、大小等属性。

2. 进行标注：

使用标注命令（如线性标注、对齐标注、半径标注等）对墙体、门窗、楼梯等建筑元素进行标注。

3. 添加注释：

使用文字编辑命令（T）添加必要的注释，如房间名称、门窗编号等。

三、利用工具和技巧提高绘图效率

在绘制房屋平面设计图时，可以利用CAD中的工具和技巧来提高绘图效率。

1. 使用块命令：

将常用的门窗、楼梯等建筑元素制作成块，可以方便地在图纸中插入和修改。

2. 利用图层管理：

使用图层管理器可以有效地管理图纸中的不同对象，通过关闭或冻结不需要的图层，可以减少绘图区的干扰。

3. 使用捕捉和栅格：

捕捉和栅格功能可以帮助用户精确地定位点，提高绘图的准确性。

4. 利用快捷键：

CAD中提供了大量的快捷键，熟悉这些快捷键可以大大提高绘图速度。例如，使用L键可以快速启动直线命令，使用O键可以快速启动偏移
