PCIe x16插槽详解

PCIe x16插槽：高性能设备的加速通道

在探讨计算机硬件升级或配置时，一个不可忽视的重要组件便是主板上的各种插槽。其中，PCIe x16插槽因其卓越的性能和广泛的应用领域而备受关注。那么，PCIe x16究竟是什么插槽？它有哪些特点和用途？接下来，我们将逐一解答这些问题。

PCIe x16插槽的定义

PCIe，全称PCI Express，是“Peripheral Component Interconnect Express”的缩写，即外围组件互联快速扩展，是一种高速串行计算机扩展总线标准。而PCIe x16，则是指该插槽具有16个数据通道（Lane），能够提供更高的带宽和更快的数据传输速度。

PCIe技术旨在替代传统的PCI接口，它通过点对点的双通道高带宽传输方式，使每个连接的设备都能独享通道带宽，无需共享总线带宽，从而显著提高了数据传输效率和系统整体性能。这种架构特别适合于需要高数据传输速率的设备，如显卡、固态硬盘等。

PCIe x16插槽的规格与带宽

PCIe插槽有不同的版本，包括PCIe 1.0、PCIe 2.0、PCIe 3.0以及最新的PCIe 4.0等。每个版本都提供了不同的带宽和性能。例如，在PCIe 3.0规范下，每个通道的带宽可以达到8GT/s（每秒传输80亿个传输位），而一个x16通道的总带宽则可以达到16×8GT/s。但需要注意的是，这里的GT/s（Giga Transfers per second）并非直接等同于用户数据传输速率，实际的用户数据传输速率会受到编码效率等因素的影响。在PCIe 3.0下，一个x16插槽的实际带宽大约为16GB/s（千兆字节每秒）。

到了PCIe 4.0时代，带宽进一步提升。PCIe 4.0的每个通道带宽翻倍至16GT/s，并且采用了更高效的编码方式，使得每个通道的实际用户数据传输速率大幅提高。因此，在PCIe 4.0规范下，一个x16插槽的总带宽可以达到32GB/s甚至更高（具体数值可能因实际实现和信号质量等因素有所不同）。

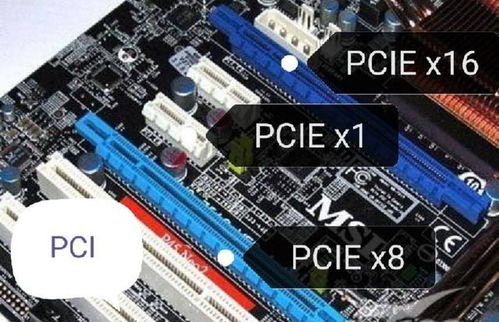

PCIe x16插槽的物理特性

PCIe x16插槽在物理尺寸上也是最大的，其全长为89mm，具有164根针脚。这些针脚被分为两组：较短的插槽主要用于供电，而较长的插槽则主要用于数据传输。这种设计确保了插槽能够提供足够的电力和稳定的数据传输通道，以满足高性能设备的需求。

此外，PCIe x16插槽还具有良好的扩展性和兼容性。它不仅可以支持高性能显卡，还可以连接其他类型的扩展卡，如网络适配器、存储控制器等。同时，PCIe x16插槽还向下兼容PCIe x8、PCIe x4和PCIe x1级别的设备。这意味着即使你的设备只支持较低的PCIe版本，也可以插入PCIe x16插槽中工作，只是性能可能会受到一定限制。

PCIe x16插槽的主要用途

PCIe x16插槽因其高带宽和卓越的性能，被广泛应用于高性能设备的连接。其中，最常见的应用便是显卡（GPU）。现代游戏、科学计算、工程设计以及机器学习等领域对图形处理能力的需求越来越高，而这些应用往往需要高性能显卡来支持。PCIe x16插槽正好提供了这样的高速数据传输通道，使得显卡能够充分发挥其性能。

除了显卡之外，PCIe x16插槽还可以用于连接其他高性能扩展卡。例如，对于需要高速数据读取和写入的应用，可以使用PCIe NVMe固态硬盘（SSD）来提高系统存储性能。这些固态硬盘通过PCIe接口与主板相连，能够提供比传统SATA固态硬盘更高的数据传输速率和更低的延迟。

此外，一些专业用户还可能使用PCIe x16插槽来连接高性能的网络适配器、RAID阵列卡等设备，以满足特定应用的需求。

PCIe x16插槽在实际应用中的注意事项

尽管PCIe x16插槽提供了卓越的性能和广泛的应用领域，但在实际应用中仍需注意以下几点：

1. 兼容性检查：在升级或更换硬件之前，务必检查主板和设备的PCIe版本是否兼容。不同版本的PCIe插槽和设备在带宽和性能上存在差异，因此选择兼容的硬件至关重要。

2. 散热问题：高性能显卡和其他扩展卡在工作时会产生大量的热量。因此，在安装这些设备时，需要确保机箱内有足够的散热空间，并可能需要额外的散热风扇或散热片来辅助散热。

3. 电源供应：高性能设备通常需要更多的电力来支持其运行。因此，在升级硬件之前，请务必检查你的电源供应器是否足够强大，以满足新设备的需求。

4. BIOS设置：在某些情况下，你可能需要在计算机的BIOS中进行必要的设置，以确保新安装的PCIe设备能够正常工作。这包括设置PCIe插槽的工作模式、调整电源管理等。

PCIe技术的未来发展

随着技术的不断进步和应用需求的不断增长，PCIe技术也在持续发展。目前，PCIe 5.0和PCIe 6.0等更高版本的标准已经或正在制定中。这些新版本将提供更高的带宽和更快的数据传输速率，以满足未来高带宽设备的需求。例如，PCIe 6.0的带宽已经达到了64GT/s，相较于PCIe 4.0翻倍。这将为AI计算、数据分析等领域提供更强大的支持，推动技术进步和应用创新。

结语

PCIe x16插槽作为高性能设备的加速通道，在现代计算机系统中发挥着至关重要的作用。它以其卓越的性能、广泛的兼容性和灵活的应用领域，成为众多高性能设备连接的首选方案。随着技术的不断发展，PCIe x16插槽将继续为计算机系统的性能提升和应用创新提供有力支持。对于追求极致性能和未来可扩展性的用户来说，选择带有PCIe x16插槽的主板将是明智之举。
