4-16译码器：深入解析其工作原理

4-16译码器工作原理深度解析

4-16译码器，也被称为4线-16线译码器，是一种数字逻辑电路，它能够将4个二进制编码输入转换成16个彼此独立的输出之一。这种译码器在数据解码、分配、寻址和控制等领域有着广泛的应用。本文将深入探讨4-16译码器的工作原理，从基本构成、信号译码过程、实际应用以及相关的电路连接和测试等方面进行详细阐述。

一、4-16译码器的基本构成

4-16译码器的基本构成通常涉及两个3线-8线译码器，例如74LS138。这两个译码器通过特定的连接和控制逻辑，组合成一个4线-16线译码器。每个3线-8线译码器有三个地址输入端（A0、A1、A2）和八个输出端（Y0-Y7），以及几个使能端（EN1、EN2A、EN2B）。在4-16译码器的配置中，这些使能端和地址输入端起着关键作用。

二、4-16译码器的工作原理

4-16译码器的工作原理基于二进制数的原理。每个输入线代表一个二进制位，因此4个输入线可以表示从0000到1111的二进制数，即0到15的十进制数。译码器的作用是将这些二进制输入转换成对应的单一输出线路。

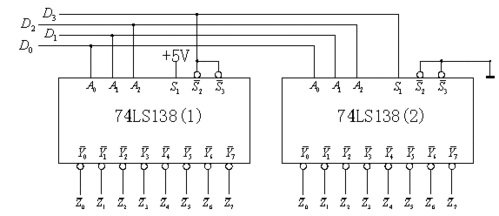

具体实现时，使用两片3线-8线译码器（如74LS138）进行组合。其中，第一片74138作为低位片，处理输入信号的低三位（A0、A1、A2），其输出为Y0'~Y7'。第二片74138作为高位片，同样处理输入信号的低三位（A0、A1、A2），但其输出为Y8~Y15。为了区分两片译码器的工作状态，通常将高位片的G1使能端与低位片的G2A使能端相连，作为第四个地址输入端（A3）。

工作原理如下：

当A3=0时，高位片被禁止，低位片工作。此时，低位片的输出端（Y0'~Y7'）根据输入信号的低三位（A0、A1、A2）进行译码输出。

当A3=1时，低位片被禁止，高位片工作。此时，高位片的输出端（Y8~Y15）根据输入信号的低三位（A0、A1、A2）进行译码输出。

通过这种方式，4-16译码器能够将4位二进制输入信号转换成16个独立的输出信号之一。

三、信号译码过程

信号译码过程是4-16译码器的核心功能。当4位二进制输入信号被送到译码器的输入端时，译码器会根据这些输入信号的值，选择并激活对应的输出线路。这个过程是基于二进制数的译码原理实现的。

例如，当输入信号为0001时，译码器会激活第一个输出线路（Y1）。当输入信号为0010时，译码器会激活第二个输出线路（Y2），以此类推，直到输入信号为1111时，译码器会激活最后一个输出线路（Y15）。

在这个过程中，译码器的使能端起着关键作用。只有当所有使能端都处于有效状态时，译码器才会对输入信号进行译码。否则，译码器将处于禁止状态，所有输出端都将被封锁在高电平。

四、4-16译码器的实际应用

4-16译码器在数字电路设计中有着广泛的应用。它可以将二进制编码的输入信号转换成单个的输出线路，这些输出线路可以驱动其他设备或电路。以下是一些具体的应用场景：

1. 数据分配：在数据分配系统中，4-16译码器可以将输入数据分配到16个不同的输出线路之一。这种分配功能在多路复用器、存储器地址译码等领域非常有用。

2. 组合逻辑电路：由于译码器的每一个输出端都与一个最小项相对应，因此可以通过适当的门电路组合实现复杂的组合逻辑函数。这在数字电路设计和逻辑优化中具有重要意义。

3. 显示驱动：4-16译码器还可以用于驱动共阴极LED数码管等显示设备。通过将输入的二进制信号转换成对应的显示信号，译码器可以控制数码管显示不同的数字或字符。

五、电路连接与测试

在实现4-16译码器时，电路的连接和测试是非常重要的环节。以下是一些关键的步骤和注意事项：

1. 电路连接：首先，需要将两片3线-8线译码器（如74LS138）按照上述原理进行连接。确保使能端、地址输入端和输出端的正确连接。此外，还需要提供适当的电源和接地连接。

2. 测试准备：在连接好电路后，需要进行测试准备。这包括检查电路连接的正确性、使用数字万用表测试直流电源电压等。

3. 电路测试：在测试过程中，可以通过改变输入信号的值来观察输出端的变化。确保在每个输入组合下，只有一个输出端被激活（输出为低电平），其余输出端都处于高电平状态。如果测试结果不符合预期，需要检查电路连接和元件状态。

六、结论

4-16译码器是一种重要的数字逻辑电路，它能够将4位二进制输入信号转换成16个独立的输出信号之一。通过深入了解其工作原理、信号译码过程以及实际应用场景，我们可以更好地利用这种译码器进行数字电路设计和优化。同时，在电路连接和测试过程中，需要注意细节和准确性，以确保译码器的正常工作和性能表现。

4-16译码器在数字电子领域的应用不仅限于上述场景，随着技术的不断发展，它将在更多领域发挥重要作用。因此，掌握4-16译码器的工作原理和应用技巧对于数字电路设计师来说具有重要意义。
