MATLAB中如何启用网格线（grid on）及使用方法

matlab中的grid on语句什么意思？如何使用？

在MATLAB这一强大的商业数学软件中，`grid on`语句是绘图功能中一个非常实用且常见的命令。MATLAB（Matrix Laboratory）是美国MathWorks公司出品的，主要用于数据分析、无线通信、深度学习、图像处理与计算机视觉、信号处理、量化金融与风险管理、机器人以及控制系统等领域。这款软件提供了一个高科技的计算环境，支持科学计算、可视化以及交互式程序设计。对于使用MATLAB进行数据分析和绘图的用户来说，`grid on`语句无疑是一个提升图形可读性和可视化效果的利器。

一、`grid on`语句的基本定义

`grid on`是一个MATLAB中的绘图命令，其主要功能是在当前图形窗口中绘制网格线。这些网格线通常由水平和垂直的虚线组成，形成一个方格状的背景，这种背景极大地增强了图形的可读性和可视化效果。通过网格线，用户可以更加直观地观察到数据的变化趋势、分布特征以及数据点之间的详细关系。

二、`grid on`的功能与作用

`grid on`的主要功能是帮助用户更好地观察和分析图形中的数据点。具体来说，它的作用体现在以下几个方面：

1. 改善图形的可读性：在处理大量数据点或复杂曲线时，网格线能够帮助用户更清晰地分辨数据点的位置和形状。

2. 作为标尺进行定量观察：网格线提供了一个直观的参考框架，使得用户可以更方便地进行定量测量和计算，这对于精确的数据对比和分析至关重要。

3. 辅助理解图形的结构：通过网格线，用户可以更直观地理解数据的分布规律和特征，这对于揭示数据背后的规律和趋势尤为重要。

三、`grid on`的使用方法

在MATLAB中，使用`grid on`命令非常简单，它通常作为绘图命令（如`plot`、`bar`等）之后的附加命令来使用。其基本语法结构如下：

```matlab

plot(x, y);

grid on;

```

其中，`x`和`y`分别是绘图所需的数据点的横纵坐标。以下是一个具体的示例：

```matlab

x = linspace(0, 2*pi, 100); % 生成从0到2*pi的100个点

y = sin(x); % 计算每个点的正弦值

plot(x, y); % 绘制正弦曲线

grid on; % 添加网格线

```

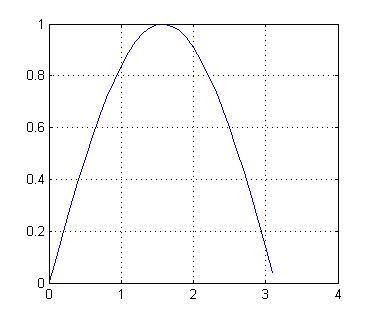

执行上述代码后，将生成一个带有网格线的正弦曲线图。通过这个图形，用户可以更清晰地看到正弦曲线的特征，包括其振幅、相位和周期性等。

四、`grid on`与相关命令的比较

与`grid on`相对应的是`grid off`命令，它用于关闭当前图形窗口中的网格线。在某些情况下，用户可能希望图形更加简洁，以突出数据本身，此时就可以使用`grid off`命令。例如，对于峰函数的三维表面图，可以通过以下代码关闭网格线：

```matlab

[X,Y,Z] = peaks; % 生成峰函数数据

surf(X,Y,Z); % 绘制三维表面图

grid off; % 关闭网格线

```

此外，MATLAB中的`grid`命令在不带参数时，可以恢复默认的显示状态，即既有数据点又有网格线。这使得用户可以根据需要灵活调整网格线的显示状态，以优化数据的视觉呈现。

五、`grid on`在不同绘图库中的应用差异

虽然`grid on`命令在MATLAB中非常常见且功能强大，但在其他绘图库或软件中，其实现方式和应用效果可能存在差异。例如，在Python的Matplotlib库中，同样可以通过设置网格属性来开启或关闭网格线，但具体的语法和参数设置与MATLAB有所不同。因此，用户在使用不同绘图工具时，需要参考相应的文档和教程来正确应用网格线功能。

六、`grid on`的实际应用场景

`grid on`命令在实际应用中具有广泛的应用场景，涵盖了工程、科学研究、金融等多个领域。以下是一些具体的应用案例：

1. 工程领域：工程师经常使用MATLAB来绘制各种工程图纸和曲线图。网格线的添加有助于他们更准确地测量和计算图形中的数据值。例如，在绘制零件的应力分布图时，通过`grid on`命令添加网格线，工程师可以更清晰地看到零件在不同位置上的应力分布情况，从而进行针对性的优化和改进。

2. 科学研究领域：研究人员通过绘制带有网格线的图形来分析和解读实验数据，以揭示数据背后的规律和趋势。例如，在物理学、化学或生物学实验中，研究人员可以通过观察带有网格线的图形，更准确地分析实验结果的分布和变化特征。

3. 金融领域：分析师利用网格线来辅助进行股票走势分析、风险评估等工作。通过绘制带有网格线的股票走势图，分析师可以更直观地观察股票价格的波动情况和趋势特征，从而做出更准确的投资决策。

七、自定义网格线的显示样式

在MATLAB中，用户还可以通过调整网格线的颜色、线型等属性来自定义网格的显示样式。这可以通过设置`grid`命令的相关属性来实现。例如，可以使用以下代码将网格线的颜色设置为红色：

```matlab

set(gca, 'GridColor', 'r'); % 设置网格线颜色为红色

plot(x, y); % 绘制图形

grid on; % 添加网格线

```

此外，还可以通过调整网格线的线宽、线型等属性来满足不同的绘图需求。这使得`grid on`命令在实际应用中更加灵活和多样。

八、总结

`grid on`语句是MATLAB中一个非常实用且常见的绘图命令。通过添加网格线，用户可以更清晰地看到数据点的分布、趋势以及相互之间的关系。这对于数据处理、科学计算以及工程绘图等领域尤为重要。本文介绍了`grid on`语句的基本定义、功能与作用、使用方法以及与相关命令的比较等内容，并探讨了其在不同领域的应用场景和自定义显示样式的方法。希望这些内容能够帮助用户更好地理解和使用`grid on`语句，从而提升数据分析和绘图的效率和准确性。
