掌握RSTP配置精髓：LITO H3C模拟器助你飞速进阶

用LITO H3C模拟器快速学习RSTP的配置命令

RSTP（Rapid Spanning Tree Protocol，快速生成树协议）是STP（生成树协议）的一个改进版本，能够在更短的时间内完成网络拓扑的变化，提高了网络的稳定性和可靠性。在学习RSTP的配置命令时，使用LITO H3C模拟器是一个非常好的选择，它能够帮助我们在没有实际设备的情况下，通过模拟真实网络环境来学习和实践RSTP的配置。下面，我们就来详细介绍一下如何使用LITO H3C模拟器快速学习RSTP的配置命令。

一、准备工作

1. 下载并安装LITO H3C模拟器

LITO H3C模拟器是一款非常优秀的网络设备模拟软件，可以模拟出H3C的各种交换机和路由器设备。我们首先需要从官方或者可靠的下载源获取这款模拟器，并按照提示进行安装。

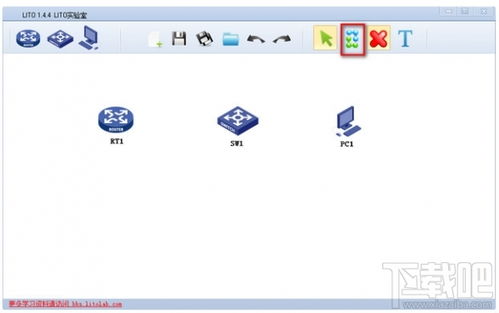

2. 熟悉模拟器的界面和操作

打开LITO H3C模拟器后，我们会看到一个类似于真实网络设备的操作界面。这里有各种模拟的网络设备，以及设备的配置界面。我们需要熟悉这些界面和操作，以便能够顺利地进行RSTP的配置。

二、创建网络拓扑

在开始学习RSTP的配置命令之前，我们首先需要创建一个包含多台交换机的网络拓扑。这可以通过LITO H3C模拟器轻松实现。

1. 添加交换机设备

在模拟器的设备库中选择交换机设备，并将其拖拽到工作区域中。根据需要，可以添加多台交换机。

2. 连接交换机

使用模拟器提供的连接线工具，将各个交换机连接起来，形成一个网络拓扑。注意，要确保拓扑结构符合RSTP的工作要求，即存在环路，以便观察RSTP如何消除环路。

三、配置RSTP

完成网络拓扑的创建后，我们就可以开始配置RSTP了。以下是在LITO H3C模拟器中配置RSTP的步骤和命令。

1. 进入交换机系统视图

首先，我们需要进入交换机的系统视图。这可以通过在命令行界面中输入`system-view`命令来实现。

```plaintext

system-view

[H3C]

```

2. 启用RSTP

在交换机系统视图中，输入`stp mode rstp`命令来启用RSTP。

```plaintext

[H3C] stp mode rstp

```

3. 配置STP区域

如果网络中有多台交换机，并且需要它们共同参与到同一个STP区域中，可以通过配置STP区域名称来实现。这可以通过`stp region-configuration`命令进入STP区域配置模式，并使用`region-name`命令设置区域名称。

```plaintext

[H3C] stp region-configuration

[H3C-mst-region] region-name my-region

[H3C-mst-region] quit

```

4. 配置STP实例

STP实例是用于在多个VLAN之间共享生成树信息的。可以通过`stp instance`命令配置STP实例，并指定实例的VLAN范围和优先级。

```plaintext

[H3C] stp instance 1 vlan 1 to 4094

[H3C] stp instance 1 priority 4096

```

5. 配置端口角色

在RSTP中，端口可以配置为不同的角色，如根端口、指定端口等。可以通过`stp port`命令进入端口STP配置模式，并使用`port-priority`、`port-role`等命令配置端口的角色和优先级。

```plaintext

[H3C] interface GigabitEthernet 1/0/1

[H3C-GigabitEthernet1/0/1] stp port priority 16

[H3C-GigabitEthernet1/0/1] stp port role root

```

注意：在实际配置中，需要根据网络拓扑和需求来合理设置端口角色和优先级。

6. 查看RSTP状态

配置完成后，我们可以通过`display stp`命令查看RSTP的状态和配置信息。

```plaintext

[H3C] display stp

```

该命令会显示当前交换机的STP配置、端口状态、生成树拓扑等信息，有助于我们验证配置的正确性。

四、测试与验证

完成RSTP的配置后，我们需要进行测试和验证，以确保配置正确且网络能够稳定运行。

1. 观察生成树拓扑变化

在LITO H3C模拟器中，我们可以通过观察生成树拓扑的变化来验证RSTP的工作效果。例如，当我们在网络中添加或删除链路时，RSTP会重新计算生成树，并更新拓扑结构。

2. 测试网络连通性

使用模拟器的ping命令或其他网络测试工具，测试网络中各个节点之间的连通性。确保在RSTP的作用下，网络仍然能够保持连通性，并且没有出现环路导致的广播风暴等问题。

3. 验证RSTP端口状态

通过查看各个交换机的端口状态，验证RSTP是否正确地将某些端口设置为阻塞状态，以消除环路。这可以通过`display stp brief`等命令来实现。

五、总结与反思

使用LITO H3C模拟器学习RSTP的配置命令是一个高效且实用的方法。通过模拟真实网络环境，我们可以更加直观地理解RSTP的工作原理和配置方法，并在实践中不断加深对RSTP的理解和应用能力。

在学习过程中，我们需要注意以下几点：

熟悉RSTP的基本概念和工作原理，这是学习和配置RSTP的基础。

熟练掌握LITO H3C模拟器的操作和配置方法，以便能够顺利地模拟和测试RSTP配置。

注重实践和验证，通过不断的测试和调试，确保RSTP配置的正确性和网络的稳定性。

同时，我们也要不断反思和总结在学习过程中遇到的问题和解决方法，以便在未来的工作中能够更加熟练地应用RSTP技术，提高网络的可靠性和稳定性。
