阀门型号编制方法详解
阀门型号编制方法是阀门选型、采购和使用过程中至关重要的一环，掌握阀门型号编制方法有助于用户准确选择和使用合适的阀门。本文将详细介绍阀门型号编制的方法，涵盖阀门类型、驱动方式、连接形式、结构形式、密封面材料、阀体材料和压力等级等关键要素。

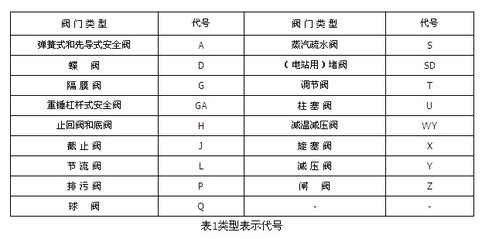

一、阀门类型
阀门类型的代号用汉语拼音字母表示。常见的阀门类型及其代号如下：
闸阀（Z）：用于截断介质流动。
旋塞阀（X）：通过旋转塞子实现开启和关闭。
截止阀（J）：用于截断或调节介质流量。
止回阀和底阀（H）：防止介质倒流。
节流阀（L）：用于调节介质的流量和压力。
球阀（Q）：通过旋转球体实现开启和关闭。
减压阀（Y）：用于降低介质压力。
疏水阀：用于排除蒸汽系统中的冷凝水和空气。
当阀门具有其他功能或特异结构时，在阀门类型代号前可再加注一个汉语拼音字母。例如，保温型阀门在代号前加“B”，低温型阀门加“D”，波纹管型阀门加“W”，防火型阀门加“F”等。
二、驱动方式
驱动方式代号用阿拉伯数字表示。常见的驱动方式及其代号如下：
电磁动（0）：通过电磁力驱动。
伞齿轮（5）：通过伞齿轮传动。
电磁-液动（1）：结合电磁力和液压力驱动。
气动（6）：通过气体压力驱动。
电-液动：结合电力和液压力驱动。
对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示。气动带手动操作的阀门用6S表示，防爆电动装置的阀门用9B表示。
三、连接形式
连接形式代号也用阿拉伯数字表示。常见的连接形式及其代号如下：
内螺纹（1）：通过内螺纹连接。
外螺纹（2）：通过外螺纹连接。
法兰（4）：通过法兰连接。
卡箍（8）：通过卡箍连接。
焊接（6）：通过焊接连接。
对夹（7）：通过夹持连接。
卡套（9）：通过卡套连接。
不同的连接形式适用于不同的工况和安装要求。例如，法兰连接适用于需要拆卸和清洗的场合，焊接连接则适用于高压和高温环境。
四、结构形式
结构形式代号用阿拉伯数字表示，不同阀门类型有不同的结构形式代号。
闸阀：
明杆楔式弹性闸板（0）
刚性单闸板（1）
刚性双闸板（2）
平行式单闸板（3）
平行式双闸板（4）
暗杆楔式单闸板（5）
暗杆楔式双闸板（6）
暗杆平行式双闸板（8）
截止阀和节流阀：
直通式（1）
角式（4）
直流式（Y型）（5）
平衡直通式（6）
角式（7）
球阀：
浮动直通式（1）
L形三通式（4）
T形三通式（5）
四通式（6）
固定直通式（7）
蝶阀：
杠杆式（0）
垂直板式（1）
斜板式（3）
隔膜阀：
屋脊式（1）
截止式（3）
闸板式（7）
旋塞阀：
填料直通式（3）
T形三通式（4）
四通式（5）
油封直通式（7）
T形三通式（8）
止回阀：
升降直通式（1）
立式（2）
旋启单瓣式（4）
多瓣式（5）
双瓣式（6）
蝶式（7）
安全阀：
弹簧封闭带散热片全启式（0）
微启式（1）
全启式（2）
带扳手全启式（4）
双弹簧微启式（3）
不封闭微启式（7）
全启式（8）
带控制机构微启式
减压阀：
薄膜式（1）
弹簧薄膜式（2）
活塞式（3）
波纹管式（4）
杠杆式（5）
疏水阀：
浮球式（1）
钟形浮子式（5）
双金属式（7）
脉冲式（8）
热动力式（9）
五、密封面或衬里材料
密封面或衬里材料代号用汉语拼音字母表示。常见的密封面或衬里材料及其代号如下：
铜合金（T）
渗氮钢（D）
橡胶（X）
硬质合金（Y）
尼龙塑料（N）
衬胶（J）
氟塑料（F）
衬铅（Q）
锡基轴承合金（巴氏合金）（B）
搪瓷（C）
合金钢（H）
渗硼钢（P）
当阀座和阀瓣（闸板）密封面材料不同时，以硬度低的材料表示。当密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。
六、阀体材料
阀体材料代号用汉语拼音字母表示。常见的阀体材料及其代号如下：
灰铸铁（Z）
可锻铸铁（K）
球墨铸铁（Q）
1Cr18Ni9Ti（P）
Cr5Mo（I）
Cr18Ni12Mo2Ti（R）
铜及铜合金（T）
对于公称压力不大于PN16的灰铸铁阀门和公称压力不小于25的碳素钢阀门，阀体材料代号在型号编制时可以省略。
七、压力等级
阀门使用的压力级符合GB/T 1048的规定时，采用GB/T 1048标准10倍的兆帕单位（MPa）数值表示。当介质最高温度超过425℃时，标注最高工作温度下的工作压力代号。压力等级采用磅级（lb）或K级单位的阀门，在型号编制时，应在压力代号栏后加lb或K的单位符号。
八、编制示例
下面是一些阀门型号的编制示例：
Z941T-16：表示电动闸阀，明杆法兰连接，铜合金密封面，公称压力1.6MPa，灰铸铁（Z省略）阀体材质。
J41H-25C：表示手动（手轮传动省略本代号）截止阀，法兰连接，直通式，合金钢密封面，公称压力2.5MPa，WCB（铸钢）阀体材质。
Q641F-40P：表示气动球阀，法兰连接，直通式，氟塑料密封面，公称压力4.0MPa，1Cr18Ni9Ti（不锈钢，相当于304）阀体材质。
D371X-10Q：表示蜗轮传动蝶阀，对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa，球墨铸铁阀体材质。
结语
掌握阀门型号编制方法对于阀门的选择和使用至关重要。通过了解阀门类型、驱动方式、连接形式、结构形式、密封面材料、阀体材料和压力等级等关键要素，用户可以更加准确地选择和使用合适的阀门，确保系统的正常运行和安全。希望本文的介绍能够帮助用户全面了解阀门型号编制方法，为阀门选型和使用提供有力支持。
