怎样把CAD转成JPG？全面解析与操作步骤

在日常的工程设计、建筑绘图等工作中，CAD（Computer-Aided Design）软件扮演着至关重要的角色。然而，在某些情况下，我们可能需要将CAD图纸转换成JPG格式，以便于在网页、文档或电子邮件中分享，或者在非CAD环境中进行查看和打印。本文将详细介绍将CAD图纸转换为JPG格式的多种方法，包括使用CAD软件内置功能、第三方转换工具以及在线转换服务，旨在帮助用户根据自身需求选择最适合的转换方式。

一、使用CAD软件内置功能

大多数主流的CAD软件，如AutoCAD、MicroStation等，都提供了将图纸导出为JPG格式的功能。以下以AutoCAD为例，介绍具体的操作步骤：

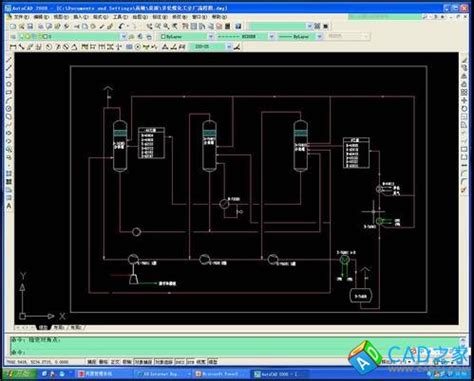

1. 打开CAD图纸：

首先，启动AutoCAD软件并打开你想要转换的图纸文件。

2. 设置打印参数：

点击软件上方的“文件”菜单，选择“打印”（或使用快捷键Ctrl+P）。在弹出的打印对话框中，选择“打印机/绘图仪”选项卡，点击“添加打印机/绘图仪”按钮，选择“添加Adobe PDF”作为虚拟打印机（如果未安装，可先从Adobe官网下载并安装）。

3. 配置打印设置：

在“打印设置”中，确保“打印范围”选择为“窗口”，以便指定打印区域。你可以通过点击“窗口”按钮并在图纸上框选所需区域来设置。接着，在“打印比例”中选择“布满图纸”或根据实际情况调整比例。

4. 选择输出格式：

在“图纸尺寸”下拉菜单中，选择一个合适的尺寸（或选择“自定义”以匹配图纸的实际尺寸）。在“打印样式表”中，可以选择预设的打印样式或自定义样式。最后，在“打印选项”中，勾选“打印到文件”并设置输出文件的路径和名称（注意文件扩展名为.pdf）。

5. 导出PDF并转换为JPG：

点击“确定”开始打印过程，实际上是将图纸保存为PDF文件。接下来，你需要使用一个PDF阅读器（如Adobe Reader）或PDF编辑软件（如Foxit PhantomPDF）打开该PDF文件，并选择“另存为”或“导出”功能，将PDF转换为JPG格式。在导出过程中，你可以根据需要调整图像的分辨率、色彩模式等参数。

二、利用第三方转换工具

除了CAD软件自带的导出功能外，还有许多第三方转换工具可以帮助用户快速将CAD图纸转换为JPG格式。这些工具通常具有更加灵活的设置选项和更高的转换效率。以下是几个推荐的第三方转换工具及其使用步骤：

1. CAD看图王（电脑版）：

下载与安装：首先，从官方网站下载并安装CAD看图王（电脑版）软件。

打开图纸：启动软件后，使用“打开图纸”功能加载你要转换的CAD文件。

导出为JPG：在软件界面上方找到“导出”或“另存为”按钮，选择“JPG图片”作为输出格式。在弹出的对话框中，你可以设置导出图片的尺寸、分辨率等参数。

保存文件：选择输出路径并保存文件即可。

2. 风云CAD转换器：

下载安装：从风云CAD转换器官方网站下载并安装软件。

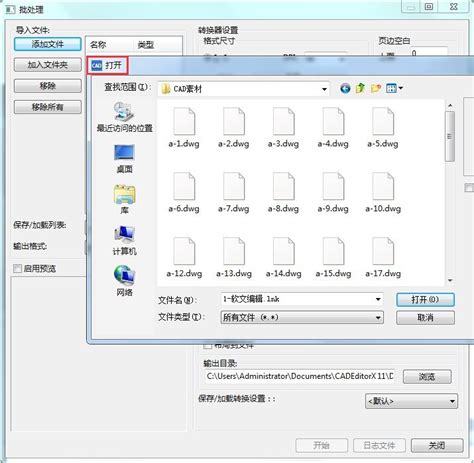

添加文件：启动软件后，点击“添加文件”按钮，选择你要转换的CAD图纸。

选择输出格式与参数：在软件界面下方，选择“JPG”作为输出格式，并设置图片质量、色彩模式等参数。

开始转换：点击“开始转换”按钮，等待转换完成。

查看结果：转换完成后，你可以在指定的输出路径中找到生成的JPG图片。

三、在线转换服务

如果你不想安装额外的软件，还可以选择使用在线转换服务来将CAD图纸转换为JPG格式。这些服务通常无需注册即可使用，且支持多种文件格式的转换。但请注意，在线服务可能存在数据安全和隐私方面的问题，因此请确保你信任该服务并遵循其使用条款。

1. 选择在线转换网站：

在浏览器中搜索“CAD转JPG在线转换”等关键词，选择一个评价较高、功能齐全的在线转换网站。

2. 上传CAD文件：

访问所选网站的页面，点击“上传文件”按钮，选择你要转换的CAD图纸文件并上传。

3. 设置转换参数：

根据网站提供的选项，设置输出图片的分辨率、色彩模式等参数。

4. 开始转换：

点击“开始转换”或类似的按钮，等待转换完成。转换时间取决于文件大小和网络速度。

5. 下载JPG文件：

转换完成后，你可以从网站提供的下载链接中下载生成的JPG图片。

四、注意事项与常见问题解答

注意事项：

1. 在进行转换之前，请确保你的CAD图纸文件是完整且未损坏的。

2. 根据实际需求选择合适的输出分辨率和色彩模式。过高的分辨率可能会导致文件过大，而过低的分辨率则可能影响图片质量。

3. 对于包含大量复杂图形和文字的CAD图纸，建议使用专业的CAD软件或第三方转换工具进行转换，以获得更好的效果。

常见问题解答：

Q1：为什么转换后的JPG图片颜色与原图不一致？

A1：这可能是由于色彩模式设置不当导致的。请确保在转换过程中选择了正确的色彩模式（如RGB或CMYK）。

Q2：转换后的JPG图片为什么会出现模糊或失真现象？

A2：这通常是由于输出分辨率设置过低导致的。请尝试提高输出分辨率以获得更清晰的图片。

Q3：为什么在线转换服务总是提示上传失败？

A3：这可能是由于网络问题或文件过大导致的。请检查网络连接是否正常，并尝试将文件分割为较小的部分进行上传。

综上所述，将CAD图纸转换为JPG格式有多种方法可供选择，包括使用CAD软件内置功能、第三方转换工具以及在线转换服务。用户可以根据自身需求、文件大小和安全性考虑等因素来选择最适合的转换方式。无论采用哪种方法，都应注意设置合适的输出参数以确保转换后的图片质量和可用性。
