普通混凝土中粗细骨料的定义与用途

在我们日常生活中，混凝土无处不在，无论是高楼大厦、道路桥梁，还是小小的砖块瓦片，都离不开它的身影。然而，你是否了解混凝土中的粗细骨料具体是指什么呢？这篇文章将为大家详细介绍普通混凝土中所使用的粗骨料和细骨料，帮助大家更好地认识混凝土这一常见建筑材料。

什么是混凝土中的粗细骨料？

混凝土主要由两部分组成：骨料和硬化水泥石。骨料在混凝土中起着骨架作用，是混凝土强度的主要来源。根据骨料颗粒的大小，可以将骨料分为粗骨料和细骨料。

细骨料：粒径在0.15～4.75mm之间的骨料称为细骨料，通常也被称为砂。常见的细骨料有河砂、海砂、山砂和机制砂（又称人工砂、加工砂）。这些砂子按照技术要求还可以分为Ⅰ类、Ⅱ类和Ⅲ类，分别适用于不同强度等级的混凝土。

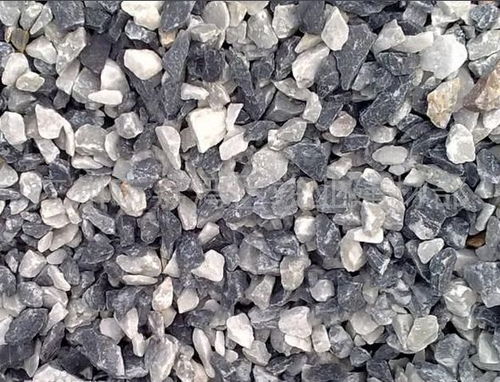

粗骨料：粒径大于4.75mm的骨料称为粗骨料，也称作石子。在普通混凝土中，常用的粗骨料有碎石和卵石。碎石是由天然岩石、卵石或矿山废石经过机械破碎、筛分得到的，而卵石则是自然风化、水流搬运和分选、堆积形成的。

细骨料的详细介绍

细骨料在混凝土中起着填充空隙、提高混凝土密实性的作用。其主要品质指标包括颗粒级配、细度模数、含泥量、有害物质含量和坚固性。

1. 颗粒级配：颗粒级配是指不同粒径的砂粒搭配比例。良好的级配能够使砂粒相互填充，形成最密致的堆积状态，空隙率达到最小值，堆积密度达最大值。这样不仅能节约水泥，还能提高混凝土的综合性能。

2. 细度模数：细度模数用来表示砂的粗细。细度模数越大，表示砂越粗。在我国标准中，细度模数分为三个区段：Ⅰ区（3.1～3.7）属于粗砂或中粗砂，Ⅱ区（2.3～3.0）属于中砂，Ⅲ区（1.6～2.2）属于细砂。

3. 有害物质含量：细骨料中的有害杂质主要包括粘土、云母、有机质、硫化物及硫酸盐等。这些杂质会降低混凝土的强度、抗渗性和抗冻性，增大混凝土的收缩。特别是当使用海砂时，氯离子含量必须严格控制，以防腐蚀钢筋。

4. 含水率：细骨料的含水率对其使用效果也有影响。在水利工程中，通常采用饱和面干状态计量砂用量，以保证混凝土配合比的准确性。

粗骨料的详细介绍

粗骨料在混凝土中起骨架作用，承受主要荷载。其主要品质指标有级配、颗粒形状与表面状态、强度。

1. 级配：粗骨料的级配同样重要。合理的级配能够减小空隙率，节约水泥浆体，降低成本，改善混凝土性能。石子的粒级分为连续粒级和单粒级，通常连续粒级用于配制混凝土，单粒级一般用于调整级配。

2. 颗粒形状与表面状态：碎石表面粗糙，多棱角，拌制的混凝土流动性较差，但与水泥的粘结强度较高；卵石表面光滑，少棱角，拌制的混凝土流动性好，但粘结性能较差。骨料的颗粒形状越接近球形，堆实程度越高，球形颗粒含量越多，堆实程度也越高。

3. 强度：粗骨料的强度直接影响混凝土的强度。骨料的强度可以用抗压强度和压碎指标表示。混凝土标号越高，对骨料的强度要求也越高。碎石或卵石的强度指标通常由岩石立方体强度和压碎指标决定。

粗细骨料在混凝土中的作用

粗细骨料在混凝土中各司其职，互相配合，才能使混凝土具有优良的性能。

细骨料主要填充粗骨料之间的空隙，使混凝土更加密实。细骨料中的细小颗粒还能弥补胶凝材料过少的缺陷，提高混凝土的保水性，减少泌水问题。

粗骨料则形成混凝土的骨架，承担主要的荷载。粗骨料的连续级配和合理粒径能够有效减小空隙率，减少水泥浆体的用量，节约成本。同时，粗骨料与硬化水泥石之间的良好粘结也是混凝土强度的重要保障。

实际应用中的注意事项

在实际工程中，常常会遇到砂源单一、砂质偏细或偏粗的情况。这时需要采取相应措施调整混凝土的配比。

砂质偏细：适当减少砂用量，即降低砂率。

砂质偏粗：适当增加砂用量，即增加砂率。

粗细砂同时存在：宜将细砂和粗砂按一定比例掺配使用，以调整细度模数和改善级配，有利于节约水泥，提高混凝土性能。

对于粗骨料，选择时应注意最大粒径的限制，避免过大或过小。粗骨料的最大粒径应根据构件的最小截面尺寸、钢筋净距、泵送高度和输送管内径等因素综合考虑，以确保混凝土的和易性和强度。

结语

通过这篇文章，我们了解了普通混凝土中粗细骨料的基本概念、品质指标、作用以及在实际应用中的注意事项。粗细骨料虽然看似简单，但在混凝土中却扮演着至关重要的角色。它们相互协作，共同构成了混凝土坚固的骨架，为我们的建筑事业提供了坚实的保障。希望这篇文章能帮助大家更好地认识和理解混凝土中的粗细骨料，为今后的工作和生活带来便利。
